Ombouw 11 naar 6 mtr antenne

door PA2TB

Men neme een oude GPA antenne ½ golf. HMP GPA-27 1/2 (zie rigpix) www.rigpix.com.

 Let op of er in de voet een spoel zit.



http://www.verontwente.nl/images/geplakte%20afbeelding%20333%20x%20250.jpg

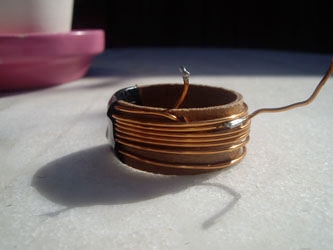

 Op deze spoel zitten ca. 7 windingen. De onderkant aan de massa, boven zijde aan de antenne. De aftakking voor de ingang zit op ca. 2,2 windingen van de onderzijde.

Maakt de antenne korter ca. 3.00 M. Haal 3 windingen van de spoel af, verplaats de aftakking naar ca. 1.2 winding. De spoel heeft een diameter is ca. 32 mm.

http://www.verontwente.nl/images/geplakte%20afbeelding%20250%20x%20333.jpg

 Even bijstellen d.m.v. verschuiven van de lengte, Mijn eerste test versie komt op een lengte van 2.84 M Voor 50.400 Mhz. De tweede versie, lengte 2.80 M Voor 51.510 Mhz.

http://www.verontwente.nl/images/geplakte%20afbeelding%20188%20x%20250.jpg

Succes.

PA2TB
